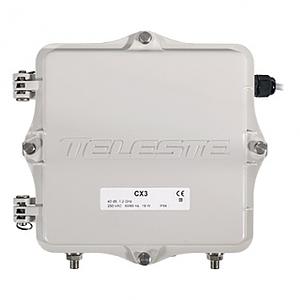

Teleste CX3, 1,2 Ghz versterker met 65, 105 of 204 Mhz retour versterker. In twee varianten, lokaal gevoed of televoeding.
Inbegrepen:
Lokaal gevoed: 2x 5/8 naar F female(in en uit)
Telegevoed: geen connectoren
Diplexmodules 65/85 Mhz
Splitter module.
Lokaal gevoed: Voor het gebruik van de tweede uitgang is een 5/8 naar F female. inbegrepen.
Telegevoed: Zelf connectoren toevoegen.
Let op: Televoeding kan alleen via de coax gevoed worden en de versterker heeft een doorgangs vermogen van maximaal 7A!
DOWNSTREAM SIGNAL PATH (all values with diplex filters, 0 dB output plug)
Frequency range:85 ...1218 MHz
Return loss: 18 dB
Gain: 43 dB
Input attenuator control range: 0...-20 dB
Input equaliser control range: 0...20 dB
Cable simulator: 0 / -13 dB
Mid-stage slope: 13 / 0 dB
Mid-stage gain selection: 43 dB / 35 dB
Flatness: ± 0.5 dB
Group delay: 2 ns
Test point: -20 dB
Noise figure @ 1218 MHz, flat, high gain....< 9 dB
Noise figure @ 1218 MHz, flat, low gain: < 10 dB
Umax (138 QAM channels, @ 1.2 GHz): > 106.5 dBμV
CTB 41 channels: > 116.0 dBμV
CSO 41 channels: > 117.0 dBμV
UPSTREAM SIGNAL PATH (all values with diplex filters)
Frequency range: 5 - 204 MHz
Return loss: 18 dB
Gain: 28 dB
Gain control range (output): 0...-20 dB
Slope control range: 0...15 d B
Cable simulator: 0 / -13 dB
Flatness: ± 0.5 dB
Noise figure (@ high gain): < 6.5 dB
CINR:See curves
